تفاصيل سريعة

مكان المنشأ: تشجيانغ ، الصين (البر الرئيسي)
اسم العلامة التجارية: suntree
رقم الموديل: SUP
معيار الاختبار: GB18802.1-2002 / IEC6164.3.1-1998
تيار التفريغ الاسمي في: 20KA
أقصى تيار التفريغ: 40ka
درجة حرارة التشغيل: -40 / + 85 درجة مئوية
درجة الحماية: IP20
تيار مستمر: 1000 فولت 500 فولت
تيار متردد: 275 فولت 320 فولت 385 فولت
في (8/20) لنا (KA): 20KA
إيماكس (8/20) لنا (KA): 40KA
Up (KV): 2.0 / 3.8KV

وصف المنتج:

يتم تطبيق SUP4-20KA-40KA SPD هذا لتوفير حماية جيدة من الجهد الزائد للمعدات الإلكترونية

يتم توفير قوتها عن طريق مصدر طاقة التيار المباشر.

إنه جهاز حماية من الجهد الزائد على مستوى D ، تم تصميمه وفقًا لمعيار IEC و GB ،

متاح في مجموعة متنوعة من جهد إمداد الطاقة المختلفة والمواصفات المقابلة المحدد.

إنه يستخدم للبلاستيك المقاوم لدرجة الحرارة العالية مع إحكام ممتاز ، وسهل التثبيت الأسلاك.

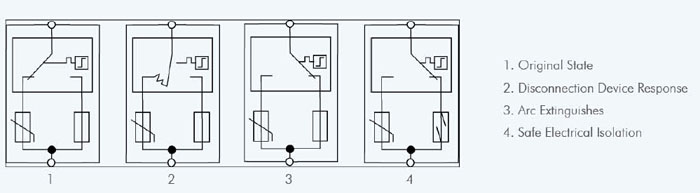

اعتماد تقنية دائرة التحكم في درجة الحرارة التي تحتوي على قواطع التيار وقواطع دوائر الصمامات الحرارية ، وتنتقل تلقائيًا بسبب التدهور.

إنه مصمم تعليمات التدهور المعياري ، غلاف مثبط للهب.

لديها وظائف مقاومة للغبار والتآكل وغيرها.

يتم استخدامه في بيئة قاسية نسبيًا مع الحفاظ على استقرار طويل الأجل

يمكن لمنفذ الإشارة عن بعد تحقيق التحكم في الإنذار عن بعد.

يستخدم على نطاق واسع في حماية صواعق طاقة التيار المستمر لأنظمة الطاقة الشمسية ومحطات قواعد الاتصالات المتنقلة ،

مكتب اتصالات الميكروويف ، غرفة الاتصالات ، المصنع ، الطيران المدني ، المالية ، الأوراق المالية وأنظمة أخرى.

التطبيقات

حامي الطفرة الشمسية		SUP2-PV	SUP4-PV
PV DC محدد (LEC 6614-1 / EN 61643-11)
عمود		2 قطب		3 قطب
المعلمة الكهربائية
اختبار كلاسيكي		II		II
Uoc max (V DC)		500		900
جامعة كاليفورنيا (V DC)		500		1000
في (8/20) us (KA)		20		20
إيماكس (8/20) لنا (كا)		40		40
لأعلى (KV)		2.0		3.8
جهاز التحكم عن بعد والإشارة
نافذة دلالة
وحدة التوصيل

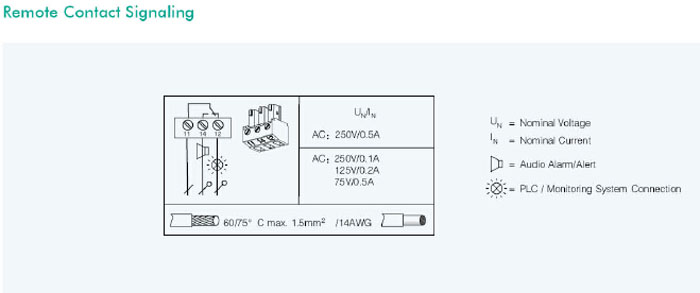

اتصال إشارة بعيد
اتصال إشارة بعيد	ماكس العمل فولت	250 فولت تيار متردد / 30 فولت تيار مستمر		250 فولت تيار متردد / 30 فولت تيار مستمر
	ماكس العمل أمبير 1A (250V / AC)	1A (250 فولت / تيار متردد)		1A (250 فولت / تيار متردد)
	1A (30 فولت تيار مستمر)	1A (30 فولت تيار مستمر)		1A (30 فولت تيار مستمر)
الأسلاك والتركيب
قدرة الأسلاك (مم 2)	سلك صلب	4-25		4-25
	سلك مرن	4-16		4-16
طول التجريد		10		10
برغي المحطة		م 5		م 5
عزم الدوران (نانومتر)	الدائرة الرئيسية	3.5		3.5
	اتصال إشارة بعيد	0.25		0.25
فئة الحماية	كل الملف الشخصي	IP40		IP40
	منفذ الاتصال	IP20		IP20
بيئة التثبيت		لا صدمة واهتزاز واضح
الارتفاع (م)		2000 ين		2000 ين
درجة حرارة العمل		-3.0 - +70		-3.0 - +70
الرطوبة النسبية		30٪ - 90٪		30٪ - 90٪
كيفية تثبيت		قم بالتثبيت باستخدام سكة تعليق فولاذية H35-7.5 / DIN35

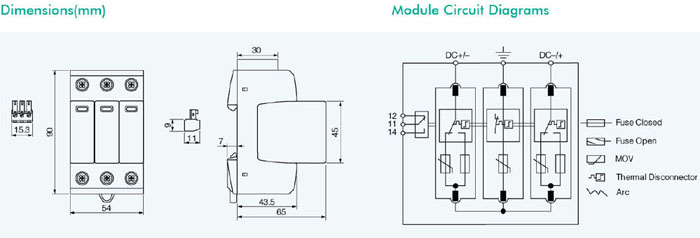

الحجم (مم) (العرض * الارتفاع * الطول)	دبليو	36		54
	ح	90		90
	إل	67.6		67.6
الوزن (كجم)		0.25		0.38

تحديد

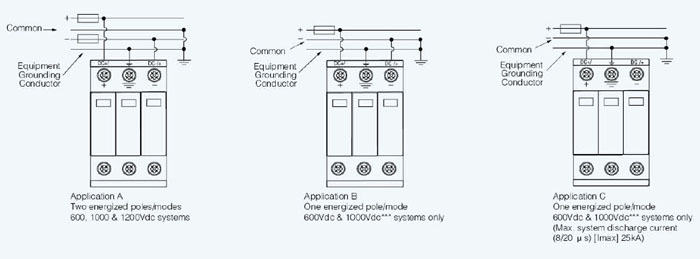

النظام الكهروضوئي الاسمي فولت	600 فولت	100 فولت	1200 فولت
MCOV (UCPV)	700 فولت تيار مستمر	1170 فولت تيار مستمر	1200 فولت تيار مستمر
أقصى تيار تفريغ للنظام (8 / 20us) (إيماكس)	40KA	40KA	30KA
مستوى حماية الفولت (UP)	≤ 2.5 كيلو فولت	≤ 4.0 كيلو فولت	≤ 4.5 كيلو فولت
مستوى حماية فولت عند 5KA (UP)	≤ 2.0 كيلو فولت	≤ 3.5 كيلو فولت	≤ 4.0 كيلو فولت
دمج قدرة كسر الصمامات / تصنيف المقاطعة	30KA / 1000V DC	30KA / 1000V DC	30KA / 1200V DC
تكنولوجيا	حماية التيار الزائد من انقطاع الدائرة القصيرة (SCI)
نطاق الحرارة الشغالة	-40 إلى +80
تيار التفريغ الاسمي	12.5 كيلو
زمن الاستجابة (تا)	<25 نانو

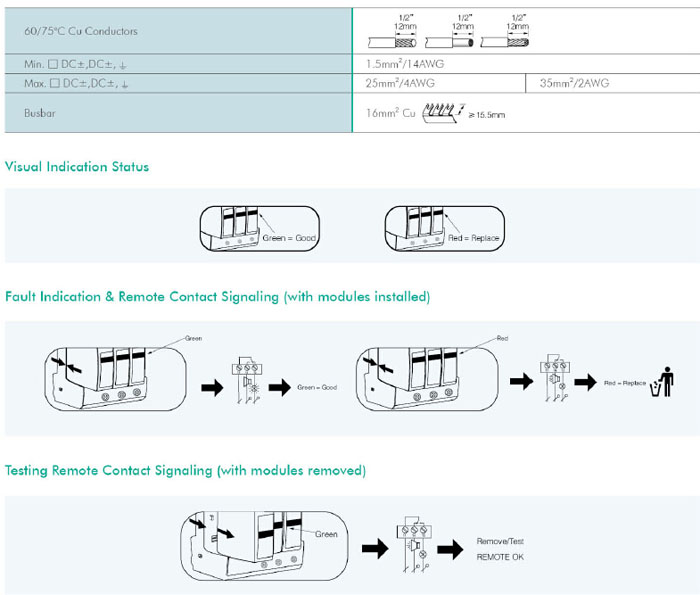

حالة التشغيل / بيان الخطأ	أخضر (جيد) / أحمر (استبدال)
تصاعد	35 ملم DIN سكة لكل EN 60715
درجة الحماية	IP20
الاهلية	3 وحدات DIN 43880
