مزايا
تفاصيل سريعة
- مكان المنشأ: تشجيانغ ، الصين (البر الرئيسي)
- اسم العلامة التجارية: SUNTREE / OEM
- رقم الموديل: SM6
- النوع: حالة مصبوب
- عدد الأقطاب: 3/4
- المعيار: IEC60947-2 ، IEC60947-3
- التيار المصنف: 200A، 225A، 250A، 300A، 315A، 400A، 630A
- قدرة الانهيار: 45KA ، 65KA ، 85KA
- منحنى مميز: نوع B ، C ، D
- صنف: أ ، ب ، ج
- جهاز الإطلاق: مغناطيسي كهربائي وحراري
- ذكي: مع إصدار إلكتروني ذكي
- الوقت الفوري: 2 ~ 10
- جهد العزل المقدر: 850 فولت
- موقع الويب: www.chinasuntree.com
تحديد
1) التعثر الكهربائي والحراري لـ MCCB
2) جودة عالية مكب
3) مع شهادة CE ROHS CB SAA
4) تنافسية
لقد اجتاز جهاز التعثر المغناطيسي الكهربائي والحراري لـ NS MCCB IEC ، CE
تطبيق MCCB
SM6 MCCB مناسب للاستخدام في دائرة التيار المتردد 50/60 هرتز ، يرجى إبداء الملاحظات عند الطلب ، والجهد العازل المقنن 750 فولت ، والجهد العامل المقنن أقل من 690 فولت ، والتيار المقنن من 16 أمبير إلى 1250 أمبير لتوزيع الطاقة الكهربائية ، ونادرًا ما يكون OFF / ON تحت حالة طبيعية. يمكن أيضًا استخدام MCCB الذكي ، الذي يبلغ معدل تصنيف الإطار الحالي 800A وما دونه ، للتبديل والتشغيل غير المتكرر لمحرك قفص السنجاب ولحماية المحرك من الحمل الزائد وقصر الدائرة والجهد المنخفض.
ظروف العمل من MCCB
1. لا يزيد عن ارتفاع 2000 متر ؛
2. درجة الحرارة المحيطة تتراوح بين -25 درجة مئوية و +40 درجة مئوية ؛ العمل في الوسط الذي لا يوجد به أي انفجار ، ولا يوجد عازل كهربي كافٍ لتآكل المعدن ، ولا يوجد غاز لإتلاف العزل وغبار التوصيل الكهربائي ؛
3. العمل في المكان لن يغزوها المطر والثلج.
3. درجة التلوث 3.
4. نوع التركيب.
تصنيف MCCB
1) وفقًا للاستخدام: نوع حماية دائرة التوزيع ، نوع إنتاج المحرك ؛
2) وفقًا لوضع الاتصال: اتصال اللوحة الأمامية ، اتصال اللوحة الخلفية ، توصيل المكونات ؛
3) وفقًا لطريقة التشغيل: لتشغيل المقبض المباشر ، لتشغيل مشغل المحرك ، لتشغيل المقبض الدوار.
4) حسب عدد القطب: 3،4 قطب.
5) وفقًا للملحق: مع إعداد الملحق ، وبدون إعداد الملحقات.
مؤشر القدرة الرئيسي لـ MCCB
حماية قواطع سلسلة SM6 (ذكية)
| غراد الإطار الحالي (أ) | التصنيف الحالي | أوقات التأخير القصير (مرات) | يلاحظ |
| 100 نموذج (SE) | 40-100 | 2-10 | 1: الدرجات المراد ضبطها: 2،3،4،5،6،7،8،10 2: يمكن تعديل التيار المقنن ، ولديه 48 درجة. 3: توزيع مضاعفات كهربائية لحظية حتى 11 مرة. 4: محرك لحظي مضاعف من 12 مرة |
| 160 نموذج (SE) | 64-160 | 2-10 | |
| 250 نموذج (SE) | 100-250 | 2-10 | |
| 400 نموذج (SE) | 160-400 | 2-10 | |
| 630 نموذج (SE) | 250-630 | 2-10 | |
| 1250 نموذج (SE) | 500-1250 | 2-10 |

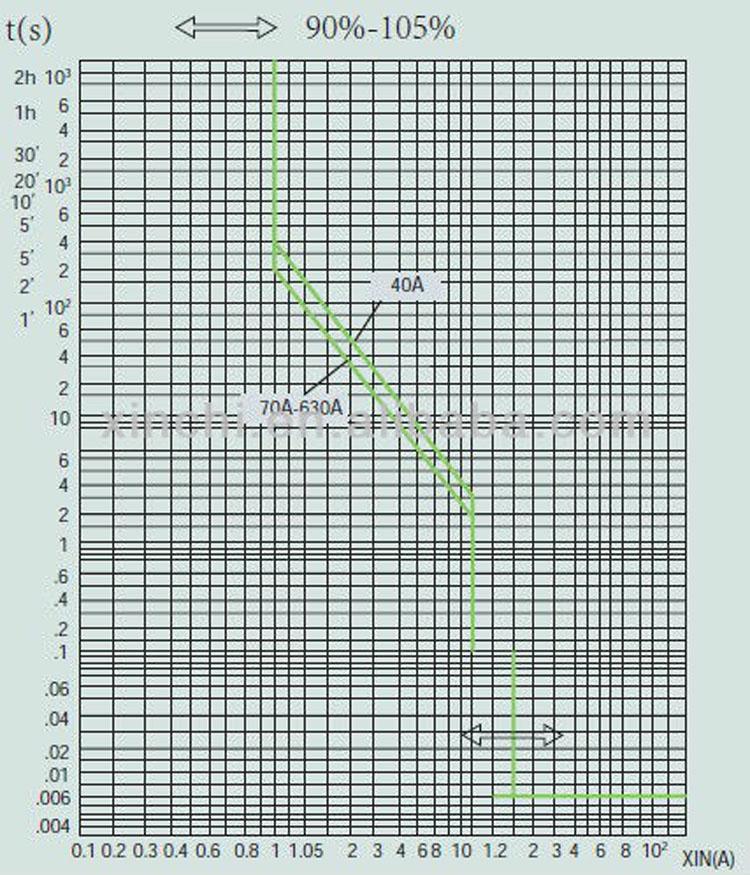

منحنى حماية قاطع دائرة التوزيع SM622SE ، SM623SE (ذكي)

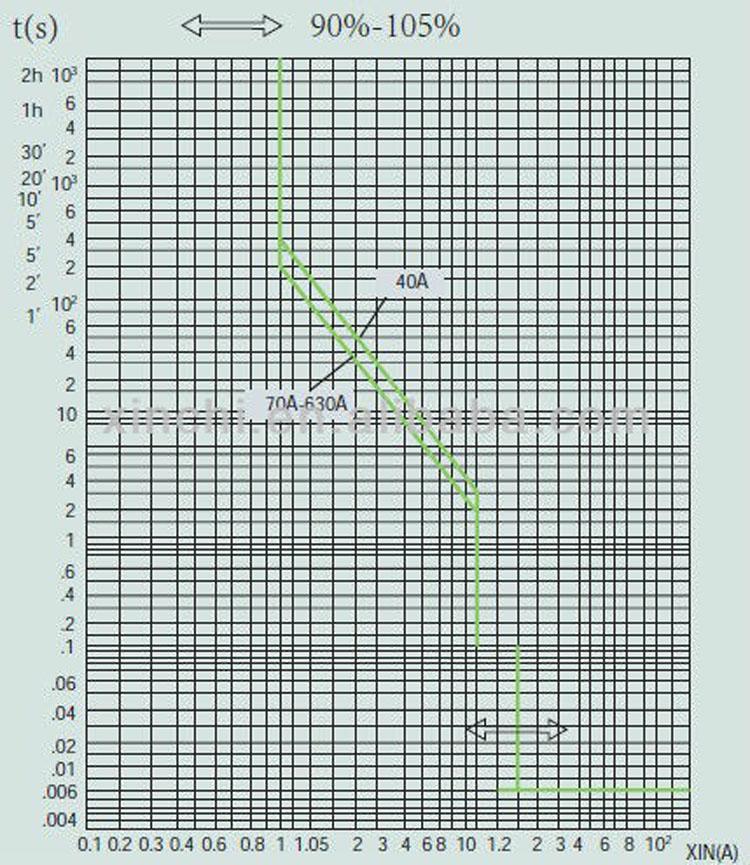

منحنى حماية قاطع دارة الطاقة SM622SE ، SM623SE (ذكي)

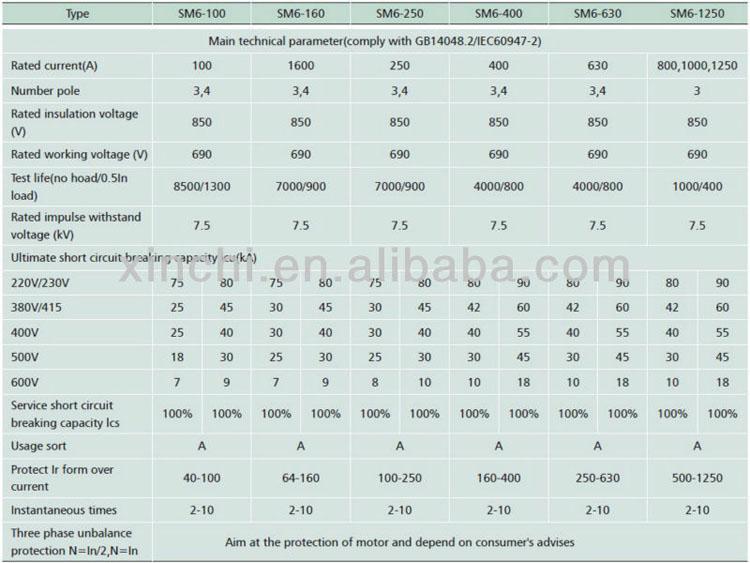

SM6 مكب سبيكس
حماية قاطع دائرة التوزيع الديناميكي الحراري (يتوافق مع IEC60947-2) درجة الحرارة المحيطة + 40 درجة مئوية
