مزايا
طلب
القواطع الذكية من سلسلة SW1 قابلة للتطبيق في شبكة توزيع التيار المتردد 50 هرتز ، والجهد المقنن 400 فولت و 690 فولت ، والتيار المقنن من 630 أمبير إلى 3200 أمبير ، لتوزيع دائرة حماية الطاقة الكهربائية ومنع معدات الطاقة من ضرر الحمل الزائد ، الجهد المنخفض ، ماس كهربائى والتأريض أحادي الطور وما إلى ذلك ، مع توفير وظيفة الحماية الذكية والحماية الانتقائية الدقيقة ، يمكن للقاطع أن يعزز موثوقية مصدر الطاقة ويتجنب انقطاع التيار الكهربائي غير المتوقع. يتوافق هذا المنتج مع معيار IEC60947-2.

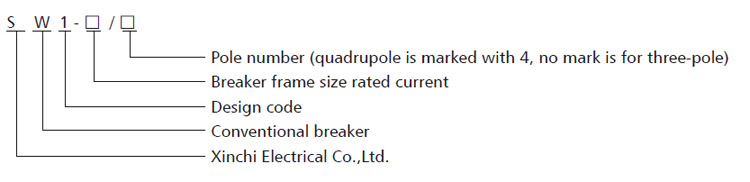

تعيين النموذج
حالة العمل والتركيب
1 ، وضع التثبيت: نوع ثابت ، نوع قابل للسحب.
2 ، وضع التشغيل: محرك يعمل ، يدويا (للتقديم).
3 ، عدد القطب: ثلاثة قطب ، أربعة قطب.
5 ، نوع الإصدار: جهاز تحكم ذكي من النوع الزائد ، إطلاق تشغيل فوري للجهد المنخفض (أو تأخير زمني): إصدار تحويل.
5 ، خصائص نوع ذكي تحكم أكثر من التيار:
أ. تأخير وقت طويل أكثر من الحد الزمني للحماية الحالية ، تأخير زمني قصير ، حد زمني عكسي للحماية الحالية ، تأخير زمني قصير
أكثر من الوقت المحدد للحماية الحالية ، لحظية.
ب. وظيفة حماية التأريض أحادية الطور.
ج. وظيفة التقديم: ضبط الأشعة تحت الحمراء الحالية ، والعمل الحالي ، وتحديد الوقت ، ووقت العمل.
د. وظيفة مزعجة: الزائد ينذر بالخطر
ه. وظيفة الفحص الذاتي: الحماية من الحرارة الزائدة ، التشخيص الذاتي للكمبيوتر الصغير
F. وظيفة الاختبار
ز. وظيفة مراقبة الحمل
ح. وظيفة المحاكاة الحرارية
أنا. وظيفة MCR
ي. وظيفة الذاكرة خطأ
درجة الحرارة المحيطة
أ. درجة الحرارة: 40 T ≥ 5 ℃ متوسط القيمة لمدة 24 ساعة ≤ 35 ℃
ملاحظة: حالة العمل في درجة الحرارة الدنيا هي -10 ℃ أو -25 ℃ ، يجب على المستخدمين التصريح أثناء الطلب ؛
حالة العمل لدرجة الحرارة القصوى تتجاوز 40 ℃ أو أدنى درجة حرارة أقل من -25 ℃ ، يجب على المستخدمين استشارة مصنعنا.
ب. الارتفاع: 2000 م.
ج. الرطوبة النسبية للهواء: 50٪ ، عندما تكون درجة الحرارة القصوى 40 ℃ ويمكن أن تكون أكثر عندما تكون درجة الحرارة أقل ، متوسط درجة الحرارة الشهرية في أكثر الشهور رطوبة 25 ℃ ، المتوسط الشهري للرطوبة النسبية القصوى 90٪.
د. درجة التلوث: 3.
ه. نوع التثبيت: نوع قاطع الدائرة ، الدائرة الرئيسية ، ملف تعثر الجهد المنخفض ومحول الإمداد هو IV ، نوع الآخر
الدائرة المساعدة ، دائرة التحكم هي.
F. حالة التركيب: يجب أن يتوافق تركيب قاطع الدائرة مع التعليمات ، ويجب ألا يتجاوز التدرج الرأسي لمكان التركيب 5 درجات.
